焊管对接环焊缝检测系统

您的当前位置: 首 页 >> 产品中心 >> 德视

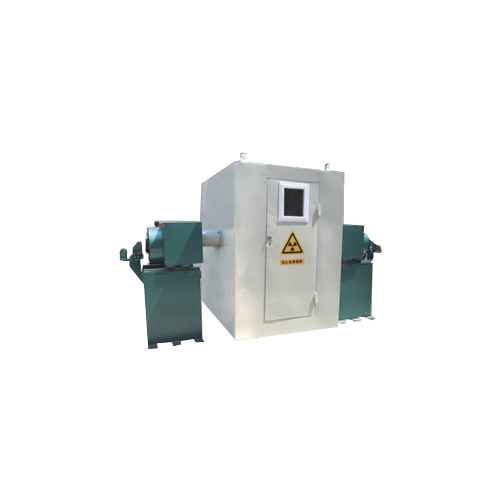

焊管对接环焊缝检测系统

  • 所属分类:德视

  • 点击次数:
  • 发布日期:2019/05/06
  • 在线询价
  • 详细介绍

D.SeeHG型小口径(锅炉)焊管对接环焊缝检测系统


  该系统主要用于热力锅炉承压小口径焊管对接环焊缝质量检测。系统由X射线机、数字成像工业电视系统、机械强送及旋转装置、铅防护系统和图像采集及处理系统组成。

  动态降噪检测技术,检测更高效静止自动降噪技术,操作更便捷焊缝打标平板成像内置旋转机构,免调试安装


  该系列是专为小口径焊管检测而设计的新一代检测成像系统,每套产品均可按用户要求的规格型号进行设计制造,并能与焊管生产线相连接,实现在线检测。 系统主要由X射线探伤机、图像增强器成像单元、计算机图像处理系统、监控系统、机械系统、电气控制系统和防护及警示系统等七部分组成,涵盖了光、机、电三大类技术领域,利用X射线与工业电视相配合,能够实时观测到钢管焊缝的检测图像,从而判定内部是否存在缺陷及缺陷类型和等级,同时通过计算机图像处理系统完成对图像的存储和处理,以提高图像的清晰度,保证评定的准确性。



  被测管径:20-80mm (CHG-G225/320P-A型) / 54-104 mm(CHG-G225/320P-B型)

  管壁厚:3-13mm

  转速:1-6转/分 可调

  旋角装置:X射线管和平板探测器或平板探测器可相对焊管做倾角运动

  X射线管头支架:满足X射线管头上下移动,移动距离±150mm

  空间分辨率:>3.0 lp/mm

  实时静态灵敏度:2.0-2.8%

  处理后灵敏度:1.0-1.5%

  X射线机:XYG(高频)- 225 /320 kV 可选

  成像单元:平板探测器

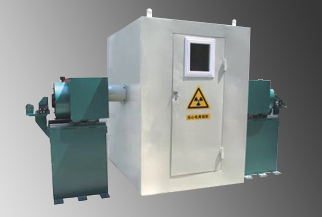

焊管对接环焊缝检测系统

  产品的设计和制造符合下列标准
  JB/T7788-1995《工业X射线探伤机防护规则》
  JB/T8764-1998《工业探伤用X射线管通用技术条件》
  JB/T5453-2004《工业X射线图像增强器电视系统技术条件》
  JB/T6221-2004《工业X射线探伤机电器通用技术条件》
  JB/T7412-1994《固定式(移动式)工业X射线探伤机》
  GBZ117-2006《工业X射线探伤放射卫生防护标准》
  JJG40-2001《X射线探伤机》
  GB18871-2002《电离辐射防护与辐射源安全基本标准》
  JB/T9402-1999《工业X射线探伤机性能测试方法》
