便携式X射线探伤机

您的当前位置: 首 页 >> 产品中心 >> 便携式X射线探伤机

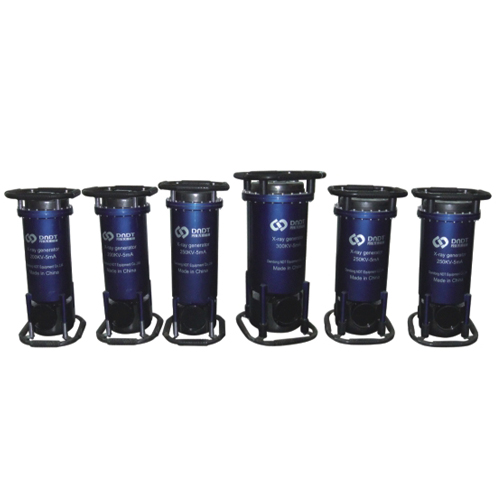

便携式X射线探伤机

  • 所属分类:便携式X射线探伤机

  • 点击次数:
  • 发布日期:2020/06/18
  • 在线询价
  • 详细介绍

便携式X射线探伤

  巨星牌XX-系列便携式X射线探伤机基于低成本、高可靠性原则设计,具有体积小、重量轻、便于携带与操作、自动化程度高等特点。设备采用完全由我公司设计、制造的G系列玻璃射线管、T系列陶瓷射线管、高压器件以及K系列控制单元,各器件兼容性能良好。我公司对于出厂设备均进行72小时严格测试,保证恶劣条件下的正常使用。

  采用六氟化硫气体绝缘和大功率强制风冷技术,重量得到进一步减轻,并延长了X射线管的使用寿命,使之更适于野外、高空作业以及在施工现场使用。

  巨星牌K03A/K11控制器采用微处理器控制,变频技术,并具有全自动训机、故障显示、过压保护及防误开功能并可加装遥控功能,通过严格选用工业级电子元件以及科学的防震处理,保证了设备运行的稳定性。



供货范围

1.X射线发生器1个
2.控制器1台
3.低压电缆25m
4.电源电缆10m
5.警示灯及电缆5m
6.接地线5m
7.保险丝1套
8.暗袋(内有0.02-0.04mm铅箔增感屏)5付
9.铅字1袋
10.线型像质计2套
11.附件包1个
12.中心定位装置1个

 曝光曲线

•胶片:TianjinⅢ

•铅箔增感屏:0.03mm

•焦距:600mm-700mm

•材料:Fe

•显影:20℃ 5min

•黑度:≥1.5---≥2.0

•玻璃管定向便携式X射线探伤机

型号

输出电压(kV)

输入 (kW)焦点尺寸(mm)辐射角度最大穿透A3钢(mm)发生器重量(kg)发生器尺寸(mm)
XXQ-100550~1001.20.8×0.840°811.1190×190×530
XXQ-160560~1601.50.8×0.840°1915.2225×225×585
XXQ-2005100~2002.01.5×1.540+5°3023285×285×665
XXQ-2505150~2502.52.0×2.040+5°4035320×320×730
XXQ-3005170~3003.02.3×2.340+5°5045.5345×345×830
XXQ-3205180~3203.22.5×2.340+5°5545.5345×345×830
XXQ-3505180~3503.42.8×3.040+5°6047345×345×800

玻璃管周向便携式X射线探伤

型号

输出电压
(kV)

输出
(kW)

焦点尺寸
(mm)

辐射角度

最大穿透A3
钢(mm)

发生器重
量(kg)

发生器尺寸
(mm)

锥靶平靶锥靶平靶
XXH(A)-100550~1001.21.0×3.530+5°20+5°46
XXH(A)-160560~1601.51.0×3.530+5°20+5°1215
XXH(A)-2005100~2002.01.0×3.530+5°20+5°2427
XXH(A)-2505150~2502.51.0×2.430+5°20+5°3437
XXH(A)-3005170~3003.01.0×2.330+5°20+5°4447
XXH(A)-3205180~3203.21.0×5.030+5°20+5°4550
XXH(A)-3505180~3503.41.0×5.030+5°20+5°5255

陶瓷管定向便携式X射线探伤机

型号

输出电压
(kV)

输出
(kW)

焦点尺寸
(mm)

辐射角度

最大穿透A3
钢(mm)

发生器重量
(kg)

发生器尺寸
(mm)

XXG-160560~1601.50.8×0.840+5°1914.5225×225×550
XXG-2005100~2002.02.0×2.040+5°3018285×285×615
XXG-2505150~2502.52.0×2.040+5°4030.5320×320×640
XXG-3005170~3003.02.5×2.540+5°5036.5345×345×670
XXG-3505180~3503.52.5×2.540+5°6038345×345×670

陶瓷管周向平靶/锥靶便携式X射线探伤机

型号指标额定电压额定管电流焦点尺寸射线辐射角尺寸(mm)靶质重量 (kg)
XXGH/XXGHA2005200KV5mA1.0×2.025°/30°×360°665×28020
XXGH/XXGHA2505250KV5mA1.0×2.025°/30°×360°720×32033
XXGH/XXGHA3005300KV5mA1.0×2.525°/30°×360°820×34041
