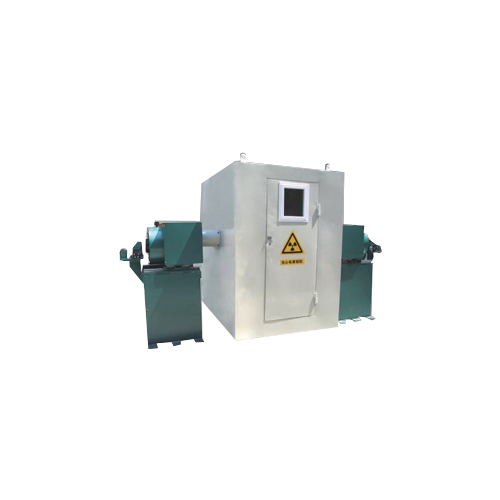

小口径锅炉焊管对接环焊缝检测

所属分类：工业成像系统
点击次数：
发布日期：2019/03/22
在线询价

详细介绍

　　该系统主要用于热力锅炉承压小口径焊管对接环焊缝质量检测。系统由X射线机、数字成像工业电视系统、机械强送及旋转装置、铅防护系统和图像采集及处理系统组成。

动态降噪检测技术,检测更高效

静止自动降噪技术,操作更便捷

焊缝打标

平板成像

内置旋转机构,免调试安装

　　被测管径：20-80mm (CHG-G225/320P-A型) / 54-104 mm（CHG-G225/320P-B型）

　　管壁厚：3-13mm

　　转速：1-6转/分可调

　　旋角装置：X射线管和平板探测器或平板探测器可相对焊管做倾角运动

　　X射线管头支架：满足X射线管头上下移动，移动距离±150mm

　　空间分辨率：>3.0 lp/mm

　　实时静态灵敏度：2.0-2.8%

　　处理后灵敏度：1.0-1.5%

　　X射线机：XYG（高频）- 225 /320 kV 可选

　　成像单元：平板探测器

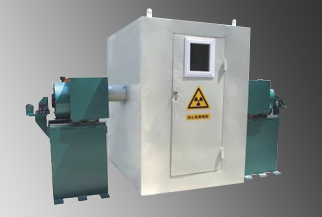

小口径锅炉焊管对接环焊缝检测

产品的设计和制造符合下列标准
JB/T7788-1995《工业X射线探伤机防护规则》

JB/T8764-1998《工业探伤用X射线管通用技术条件》
JB/T5453-2004《工业X射线图像增强器电视系统技术条件》
JB/T6221-2004《工业X射线探伤机电器通用技术条件》
JB/T7412-1994《固定式(移动式)工业X射线探伤机》
GBZ117-2006《工业X射线探伤放射卫生防护标准》
JJG40-2001《X射线探伤机》
GB18871-2002《电离辐射防护与辐射源安全基本标准》
JB/T9402-1999《工业X射线探伤机性能测试方法》
