探伤机3D全聚焦系统工作原理

发布日期:2019-07-04 作者: 点击:

       3D全聚焦系统工作原理:相控阵3D全聚焦系统由两大部分组成:全矩阵数据采集系统以及实时3D全聚焦成像。全矩阵数据采集系统由64并行相控阵数据采集通道和超声相控阵探头组成。由于研究对象是三维全聚焦成像,选用64阵元8×8的面阵相控阵探头,其中每个阵元对应一个相控阵采集通道。3D全聚焦成像的核心是系统需要预先生成并内置相应的3D全聚焦法则。

  丹东探伤机初始化阵列面各阵元坐标,以阵列面作为基准坐标系定义3D成像区域范围及其3D目标图像的成像精度,计算面阵各阵元到成像区域目标点的声波传播时间并存储,即生成聚焦法则。在实时聚焦过程中,系统根据存储的法则,相应提取对应收发阵元组接收到的A型波采样点,在各法则对应的目标成像区域点处进行累加、平均运算,终形成3D全聚焦的图像。

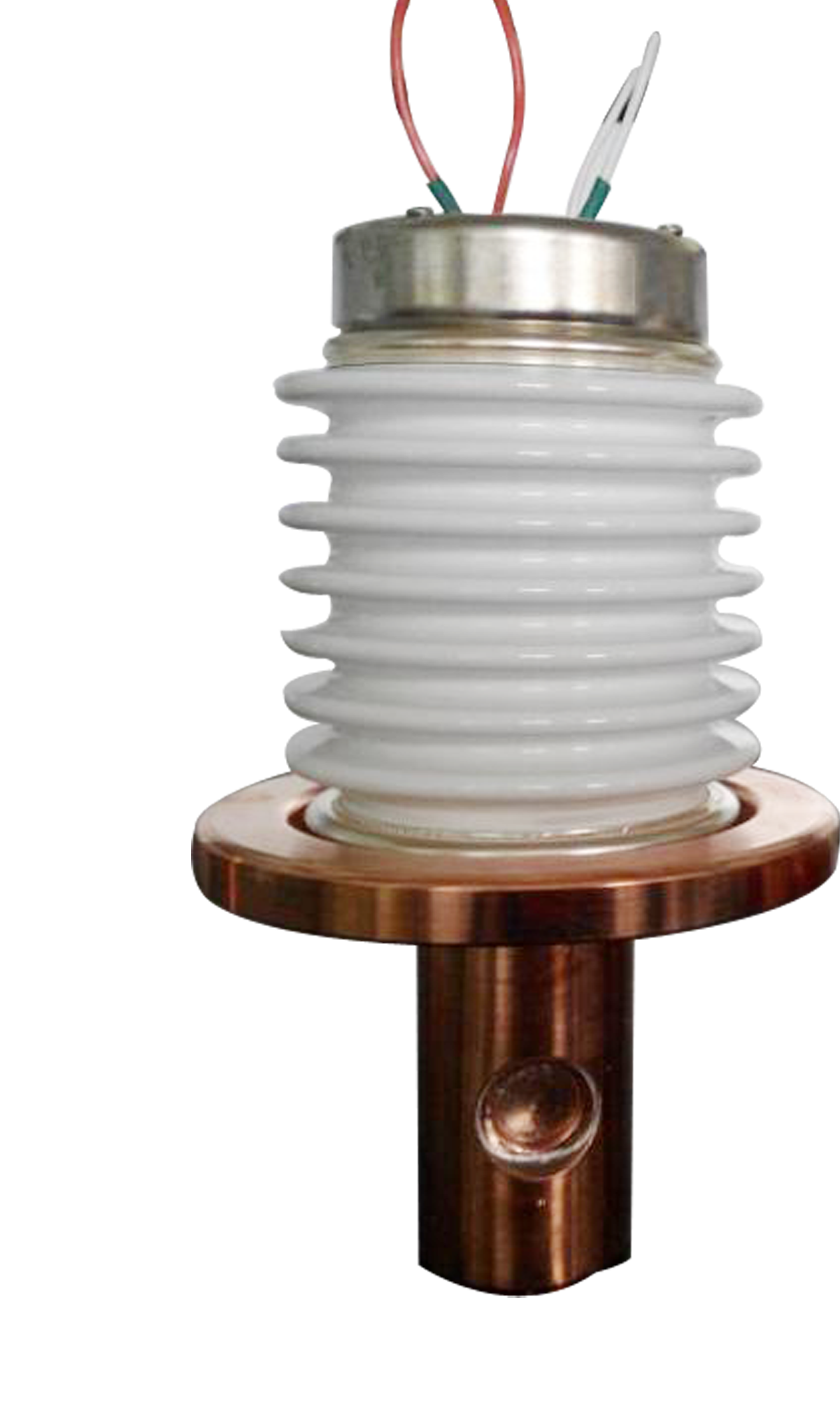

  相控阵全聚焦技术的检测成像结果具有极高的分辨率,能够有效检出被检工件内的缺陷。3D-TFM技术相比2D-TFM技术来说,陶瓷X射线管其成像结果更加直观,能够真实地反映缺陷的外形,能够有效提高对于缺陷的定性、定量检测能力,减少对缺陷的误判以及漏检。灵活的局部区域实时高清3D成像检测能力,突破了传统相控阵技术固定单一的成像模式,可以应用于螺栓检测、汽车点焊检测以及薄板复合材料检测等领域。
