工业x射线探伤机加速器的趋势分析

　　近十多年来，世界上射线探伤加速器的发展十分迅速。一方面工业发达国家拥有的探伤加速器台数迅增，另一方是探伤加速器的性能，特别是在小型化和可靠性方面，也取得了显著的进展。已由过去的好几吨重减轻到几百公斤，甚至只有几十公斤，某些小型驻波电子直线加速器可以可靠地工作十年以上。一般探伤加速器，包括高压加速器、电子感应加速器、电子直线加速器和电子迥转加速器四种。目前，已被电子直线加速器所取代。当前世界上主要探伤加速器已系列化；商品化，特别是电子直线加速器，在高能射线探伤的电子能量范围内，可输出很强的x射线，已能满足一般探伤的需要，故已基本定型。探伤加速器的发展趋势主要是完善和提高实用能力和性能，力争把高灵敏度，高生产率，经济性和通用性有机地结合起来，即趋向小型化、高可靠性，长寿命，低成本。 近十多年来。小型化取得了重大发展。由于采用边耦合的驻波电子直线加速器，使原来的行政电子直线加逮器辐射头晦体积、重量及电源功串都分别减小了50%以上，其加速器的结构尺寸变小，体积重量已减小。影响使用寿命的主要因素是管内真空、阴极及其热电子：影响可靠性的主要因素是管子真空度、电路工作状态、电子能量和输出x射线强度的波动。

　　因此，采用了全金属—陶瓷全密封的加速管结构，通过高温钎焊或氩弧焊等电真空工艺连接成不可拆卸的不漏气的整体，并采用无油超高真空排气技术和长时间高温烘烤工艺以彻底去气与排气，采用固体电路或集成电路标准插件板。另外采用锁相自动频率控制系统可以使磁控管的工作频率总是等于加速管的谐振频率，使机器处于工作状态，大大减小了有关性能的波动，使可靠性提高。我公司采用了上述措施，生产的HLA系列电子直线加速器性能稳定，操作简便，工作可靠。 虽然边耦合驻波加速结构性能良好，但结构复杂。目前，世界各国都力图采用多种方案来简化结构。我公司HLA系列视频电子直线加速器采用新型加速结构，不需要外聚焦系统，X射线焦斑尺寸小于1.1毫米，该系列产品主要用于新型高能工业CT系统，国内外广泛客源中已获取优质的评价。

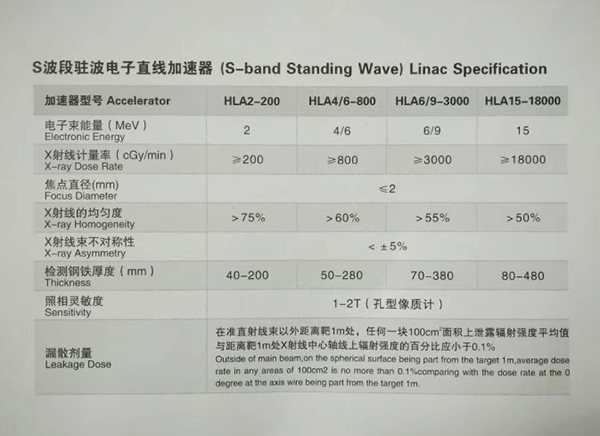

主要性能指标如下：

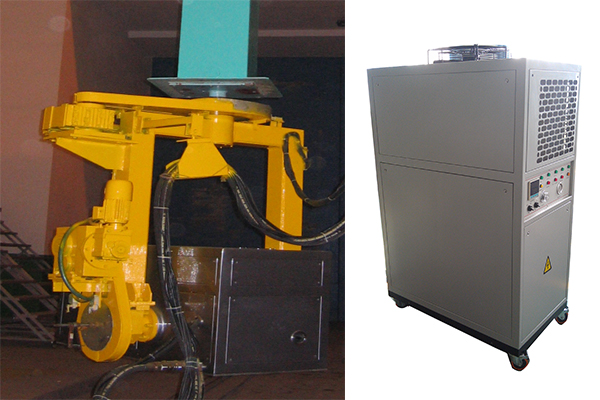

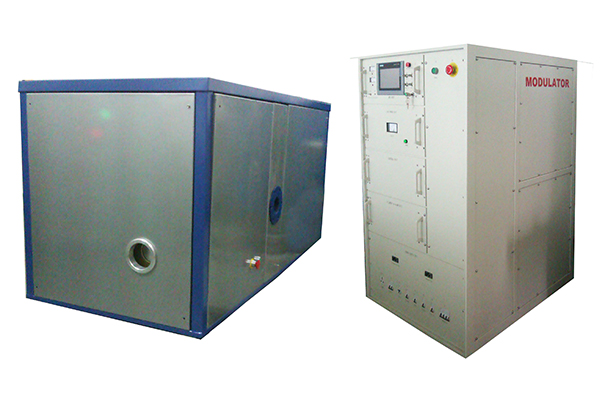

产品图样赏析
